不銹鋼與普通碳鋼相比焊接時(shí)的焊接工藝以及對(duì)焊工的技術(shù)要求要嚴(yán)格一些、焊縫究竟焊成什么顏色才最好。下面敘述一下我個(gè)人的看法和觀點(diǎn)與大家分享。通過(guò)焊接實(shí)驗(yàn)驗(yàn)證（手工焊、自動(dòng)焊、氬弧焊）焊縫憑顏色可分為：
1.銀白色
2.金黃色
3.五彩色（金黃+藍(lán)色）
4.藍(lán)色
5.深藍(lán)色
6.灰黑色（帶光澤）
7.死黑灰 。
焊縫顏色的好壞和焊接工藝參數(shù)及焊工的技術(shù)水平是分不開(kāi)的，其主要問(wèn)題有：
1.焊前坡口的清潔度
2.保護(hù)氣體的純度及流量
3.焊接電流的大小
4.焊材的質(zhì)量
5.焊縫的道數(shù)和層數(shù)
6.焊接速度
7.層間溫度的控制
8.熱輸入量的控制

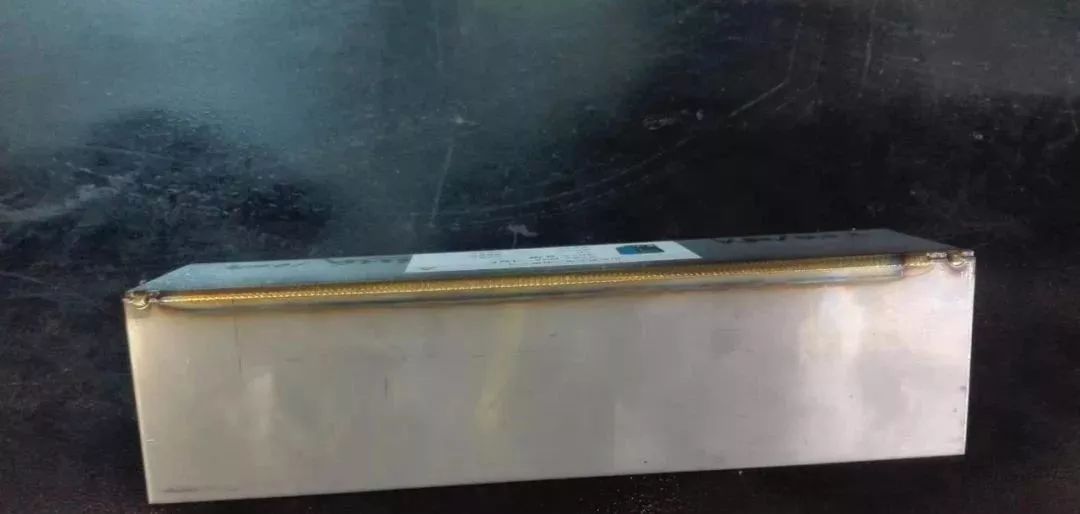

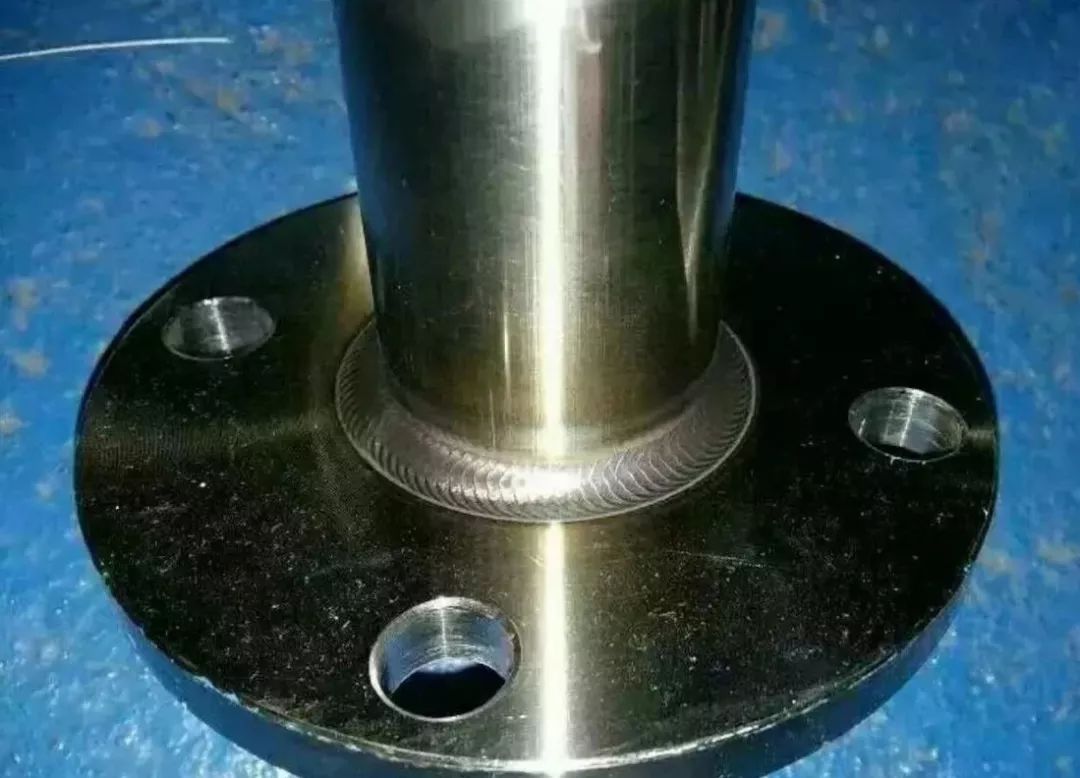

當(dāng)焊接工藝條件都滿足的話，焊縫應(yīng)該是銀白色，焊縫的各項(xiàng)物理化數(shù)值也最好。對(duì)于埋弧焊自動(dòng)化焊接設(shè)備而言應(yīng)嚴(yán)格控制焊接參數(shù)及熱輸入量，其實(shí)就是每種焊件的厚度不同讓焊接電流電壓，焊速以及送絲速度等數(shù)值合理匹配。其實(shí)焊接就像是演戲一樣，主演和配角演員必須達(dá)到百分百默契才能發(fā)揮最高效果。比如相同的材質(zhì)不同的壁厚工件，焊接參數(shù)必定是不同的，如果參數(shù)過(guò)大必然會(huì)產(chǎn)生晶間腐蝕造成貧鉻，嚴(yán)重的話還會(huì)產(chǎn)生裂紋，顏色也會(huì)很難看。根據(jù)經(jīng)驗(yàn)來(lái)說(shuō)：以上銀白色、黃色的質(zhì)量都可以，銀白色最好，五彩色的焊縫已經(jīng)部分的產(chǎn)生了晶間腐蝕和貧鉻，就是所謂的碳化鉻，使不銹鋼失去不銹耐腐蝕功能。藍(lán)色、深藍(lán)色以后的顏色對(duì)于焊接質(zhì)量來(lái)說(shuō)就無(wú)從談起。
在實(shí)際工作中焊接工藝參數(shù)是不能死板硬套的，由于環(huán)境溫度、焊件的厚度及焊件的大小以及焊接速度等不同，適用的參數(shù)也不相同。當(dāng)焊接大焊件大壁厚時(shí)，當(dāng)然電流要大一些，必要時(shí)應(yīng)采用多層多道焊并且還要控制層間溫度，否則可能焊縫外觀質(zhì)量很漂亮，內(nèi)部達(dá)不到真正的焊接質(zhì)量要求。當(dāng)采用多層多道焊時(shí)，可將前層焊縫冷卻后再進(jìn)行下層焊縫焊道焊接，這樣效果會(huì)更好。
自動(dòng)焊時(shí)，焊接速度、送絲速度也必須配合相應(yīng)的電流電壓，就相同焊件來(lái)說(shuō)要達(dá)到最好的焊縫效果，焊接速度改變的話，勢(shì)必要改變電流電壓或者送絲機(jī)的速度。焊接速度越快電壓越大，送絲速度越快，但是考慮到金屬的熔化和焊接質(zhì)量，應(yīng)當(dāng)選擇一個(gè)最佳焊接速度和最佳電流、電壓及最佳的熱輸入量才能保證焊縫質(zhì)量。
當(dāng)采用氬弧焊時(shí)應(yīng)注意以下幾點(diǎn)：
1、焊接前的清理必須嚴(yán)格按照焊接工藝規(guī)程清理
2、氬氣必須滿足焊接不銹鋼的要求
3、適當(dāng)加大噴嘴直徑確保保護(hù)效果
4、采用小電流短弧搖把快速焊
5、接息弧后待熔池完全冷卻后再移開(kāi)焊槍
6、嚴(yán)格控制熱輸入量。其次是工作環(huán)境也是很重要的一個(gè)環(huán)節(jié)，焊接環(huán)境內(nèi)的風(fēng)和粉塵焊件表面的潔凈程度，焊工的技術(shù)水平，焊絲的質(zhì)量等都會(huì)影響焊縫的質(zhì)量
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.fyyyhh.com/Steel-Knowledge/HanFengYanSe.html
|
