GB 6479-2000 高壓化肥設備用無縫鋼管標準的局限性
GB 6479-2000僅由2家鋼鐵公司起草，現已實施十多年。隨著社會的發(fā)展，暴露出一定局限性，如該標準“表4”注：“熱軋管終軋溫度符合正火溫度時，可以代替正火”，很多鋼管廠憑此省略了20鋼管的正火工藝；又如“表5”中沖擊功采用吸收功較高的U形缺口沖擊數據，而對韌脆轉變敏感的V形缺口沖擊功在4.4.2條款中“不作交貨條件”等。

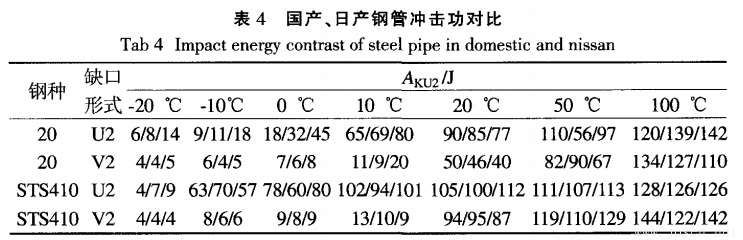

大量力學性能對比實驗驗證20鋼管不經正火處理會有一定的安全隱患，如江蘇某鋼管廠生產的20（交貨狀態(tài)為正火）和日本某公司生產的STS410（交貨狀態(tài)為軋態(tài)）Ф219mm×35mm做V型、U型缺口沖擊實驗，結果見表4。
注：STS410（日本工業(yè)標準JIS G3455-2005之鍋爐用碳素鋼無縫鋼管）與20鋼相似。
表4數據顯示，
1）國產管數據離散性較大，且無論U形缺口還是V形缺口沖擊值都比未經熱處理的日產管低，說明國產管的材料組織和成分不均勻，鋼管未經正火處理；
2）在20℃以下U形缺口較V形缺口沖擊值大的多，只要實驗溫度大于0℃，Aku2就可以滿足GB 6479-2000標準要求；
3）未正火處理的國產20鋼管和日產STS410鋼管，V形缺口沖擊值拐點（即韌脆轉變溫度）都在10~20℃，而GB/T 20801.3-2006實施之前，普遍采用的“H31-67高壓管、管件及緊固件通用設計技術條件”20鋼管使用溫度為-50~200℃，即便是企業(yè)標準ZH100-93的20鋼管最低使用溫度也達-20℃，因此，未經正火處理的20鋼管如果用于低溫環(huán)境會有安全隱患。
因此，為保證管道安全使用，提出以下建議：
1）用戶訂購高壓化肥設備用無縫鋼管時應采用GB 6479-2013（該標準于2014年7月1日實施）；
2）按GB 6479-2000生產的鋼管應按爐批抽樣做V形缺口沖擊實驗，如不合格應進行正火處理；
3）管道彎制優(yōu)先采用熱彎工藝，如用冷彎盡可能在韌脆轉變溫度以上作業(yè)且彎后必須進行消除硬化熱處理；
4）在裝卸、運輸、吊裝、檢修過程中應避免彎頭承受較大的沖擊載荷或強行安裝；
5）加強對在用鋼管的管理，做好防護工作，避免外力沖擊，檢修時對彎頭做磁粉或超聲檢測并抽檢厚度和硬度；
6）應避免高壓管道低溫脆變失效，對使用溫度低于0℃的20鋼高壓管道應進行正火處理或直接換用低溫專用鋼管。
PS.《GB 6479-2013高壓化肥設備用無縫鋼管》已經于2014-07-01日實施，下載最新版本請猛戳：
