在鋼鐵產(chǎn)業(yè)鏈的貿(mào)易、加工、采購、質(zhì)押等環(huán)節(jié)中，常常會碰到一些庫存時間較長的材料，如15年生產(chǎn)的DC51D+Z，14年生產(chǎn)的DC03等。這些材料通常價格比較有優(yōu)勢，但大家往往會忽略庫存時間對材料使用價值的影響。
鋼鐵材料和牛奶一樣，都是有保質(zhì)期的。
以DC03冷軋鋼卷為例，產(chǎn)出庫存2年后，和剛出廠時的狀態(tài)肯定是發(fā)生了變化的。

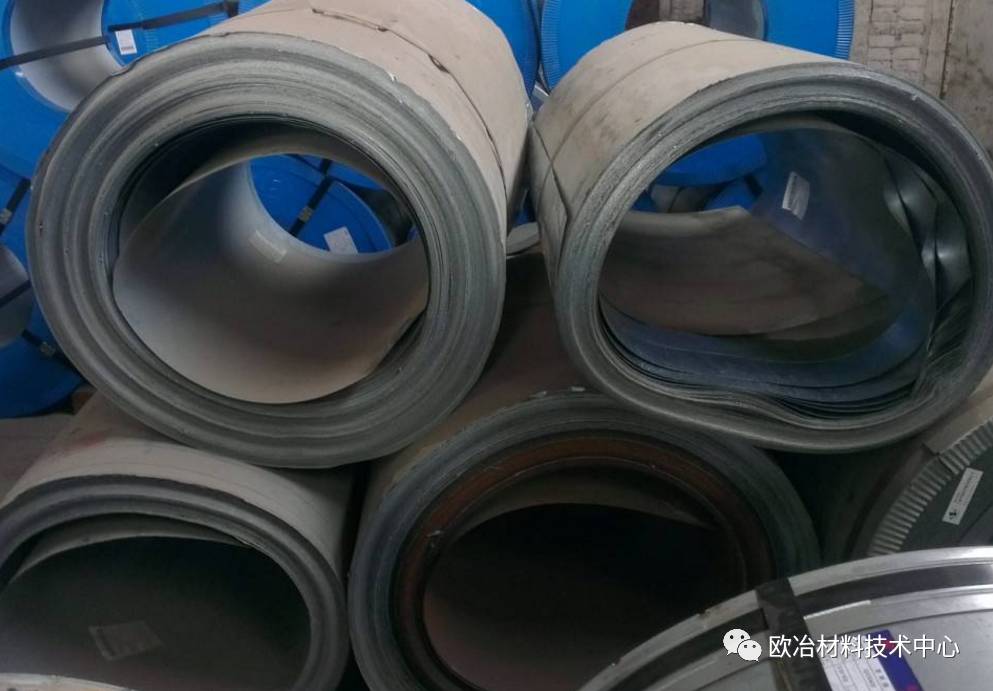

這其中既可能有表面質(zhì)量的變化，如生銹，鋼卷變形等。以寶鋼Q/BQB 408 2014為例，正常涂油情況下，常規(guī)儲運保證6個月不生銹，但庫存2年的話銹蝕風(fēng)險大大增加。
此外還會有力學(xué)性能的變化，也即我們常說的時效現(xiàn)象，導(dǎo)致的結(jié)果是材料強度變高、塑形變差，加工產(chǎn)品時廢品率上升。
表面質(zhì)量的變化肉眼可見，很好辨別。性能的變化（歷史文章：時效性）看不見摸不著，只能通過質(zhì)保書的出廠時間，也就是庫存時間推斷。
對鋼卷的庫存時間這個維度進行單獨管控是很有必要的。
除了對庫存時間進行管理
對鋼種和鋼廠也要區(qū)別對待
庫存時間長導(dǎo)致的時效現(xiàn)象在不同的鋼廠或鋼種上，表現(xiàn)程度也是不一樣的。
不同鋼種之間的差異很大
如低合金高強鋼牌號HC340LA和IF鋼牌號DC06同樣儲存1年，前者可能會出現(xiàn)沖壓橘皮，后者可能使用時并無太大變化。
需要特別說明的是先進高強鋼產(chǎn)品（如，HC780/980DP）很少提及時效的問題，并不是他們沒有時效現(xiàn)象，只是因為其本身強度太高，時效那點影響不算什么。
不同鋼廠的實物之間差異很大
如同樣是DC01，大型鋼廠和民營小廠的產(chǎn)品之間差異很大。
可能一個大型鋼廠生產(chǎn)的DC01鋼卷，放了一年性能并無太大變化，但是一個民營小廠的放3個月就出問題了。
造成這個現(xiàn)象的原因主要有兩方面：其一，因為民營小廠大多沒有自己的煉鋼產(chǎn)線，從二線鋼廠采購熱軋原料，無法對成分進行有效管控；其二，民營小廠自身的質(zhì)量一貫制管理水平不高，冷軋工序無法進行質(zhì)量精細管控。
后記
我們平時常提到技術(shù)營銷，技術(shù)營銷并不是陽春白雪，而是融入我們?nèi)粘Ｇ袑嵉馁Q(mào)易工作中的。
如今天文章所述，當(dāng)涉及自營采購、質(zhì)押估值時，有必要對材料的庫存時間進行單列評估。在加工配送時也有必要根據(jù)鋼種、鋼廠、庫存時間等因素合理安排配送順序。
庫存時間過長造成的危害有其隱蔽性，一旦出現(xiàn)會牽扯大量精力，影響公司信譽，或造成估值損失。忽視技術(shù)在營銷中的作用，自然就會付出代價。

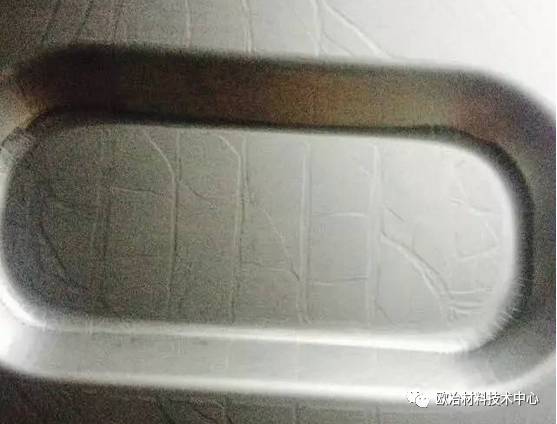

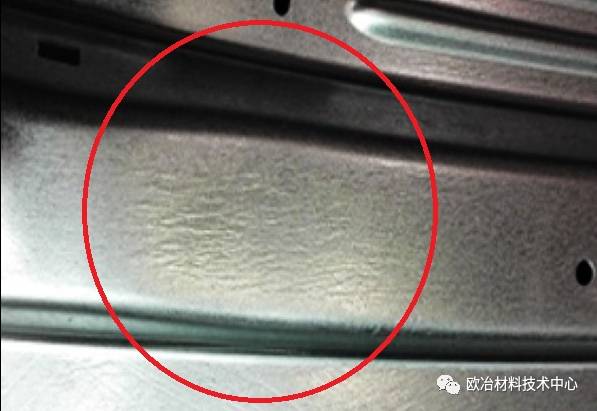

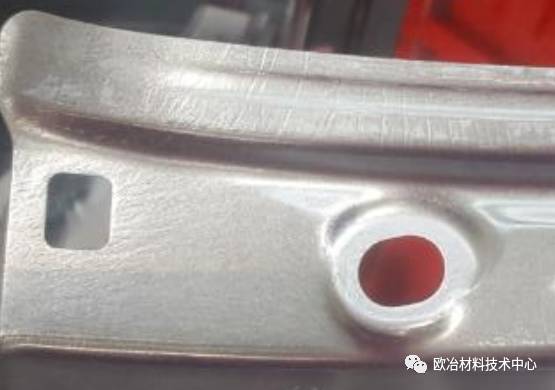

時效導(dǎo)致的沖壓起皺和橘皮現(xiàn)象
| |
|
? 請關(guān)注 微信公眾號: steeltuber. 轉(zhuǎn)載請保留鏈接: http://www.fyyyhh.com/Steel-Knowledge/Steel-like-milk-has-a-shelf-life.html
|
