齒輪鋼是特殊鋼，廣泛應用于制造車輛齒輪、工業(yè)齒輪、齒輪裝置等，有小至重量只有百萬分之一克的醫(yī)用齒輪（用于清掃腦梗塞患者的腦血管），有大到直徑超過12米的水力發(fā)電機用齒輪。
齒輪鋼的牌號及標準
為了滿足齒輪表面高硬度、芯部高韌性要求，齒輪鋼通常使用含C量0.15%~0.25%的低碳鋼，便于表面滲碳或滲氮處理。
國內：傳統的齒輪鋼牌號沿用前蘇聯標準，采用最多的是Mn系、Mn-Cr系，最具代表性的牌號是20CrMnTi、20CrMo。國家標準GB/T 5216-2014、GB/T 33160-2016、以及齒輪行業(yè)協會CGMA001-2004 ≤車輛齒輪用鋼技術條件≥中規(guī)定了有關齒輪鋼的技術要求，其中GB/T 33160主要針對風力發(fā)電用齒輪。
日本：按實際用途對齒輪鋼進行了細分，主要由Cr系、Cr-Mo系、Ni-Cr-Mo系等組成，如Cr系（如SCr415）多數應用于小型車的變速箱齒輪；Cr-Mo系（如SCM420）應用于小型汽車后橋主、被動齒輪（其中Mo含量較高的SCM822用于中型汽車后橋主、被動齒輪）；Ni-Cr-Mo系（如SNCM415）應用于高淬透性和要求芯部韌性較高的重型汽車。日本JIS G4052標準中規(guī)定了齒輪鋼的主要技術要求。
美國：小型汽車變速箱以Mo鋼4023為主，中型汽車變速箱齒輪及后橋主、被動齒輪以含Ni較低的鋼種8260、8720為主，重型汽車以含Ni較高的4320和含Mo較高的8822為主，個別重型汽車采用含B 94B17。美國ASTM A304(美國材料與試驗協會）和SAE J1268(美國汽車工程師協會）標準中規(guī)定了有關齒輪鋼的主要技術要求。
德國：主要由Mn-Cr系、Cr-Mo系、ZF系（加B的Mn-Cr系）、Cr-Ni-Mo系等，如用于斯太爾卡車的17CrNiMo6等。德國標準DIN EN 10084、DIN 17210中規(guī)定了有關齒輪鋼的主要技術要求。
除公開的標準外，一些大企業(yè)都有自己內部齒輪鋼標準，如德國大眾、美國通用、日本豐田、德國ZF、美國EATON等。
齒輪鋼質量控制技術
齒輪做為傳動系統的重要零部件，要有良好的強韌性、長壽命、抗沖擊、耐磨損等性能要求，還要變形小、精度高、噪音低。高質量的齒輪鋼主要表現在五個方面：
末端淬透性帶窄：淬透性寬度越窄，離散度愈小，愈有利于齒輪的加工及提高其嚙合精度。
潔凈度高：氧含量和夾雜物含量要低，減少疲勞損壞。日本提出的超高潔凈度鋼的氧含量已控制在5ppm以下，夾雜物最大尺寸不超過6um，總和不超過25um。
晶粒度：滲碳時間長，晶粒容易長大，易使?jié)B碳變形不均勻，疲勞強度降低。日本特別強度滲碳齒輪鋼的晶粒度應不粗于6級。
帶狀組織：影響滲碳變形、滲層組織和硬度，一般要求小于3級，解決帶狀組織的根本在于減少成分的偏析及軋后適當的冷速匹配。在帶狀組織的控制方面，國內和日本、美國、德國生產的齒輪鋼還有差距。
加工性和易切削性：在歐洲（德國）標準里，其硫含量一般規(guī)定在0.020%-0.035%區(qū)間，而不是原先概念中越低越好的思路，這些鋼比國內GB/T 8731易切削鋼標準里規(guī)定的要低的多。
勞力士手表最新3255型機芯

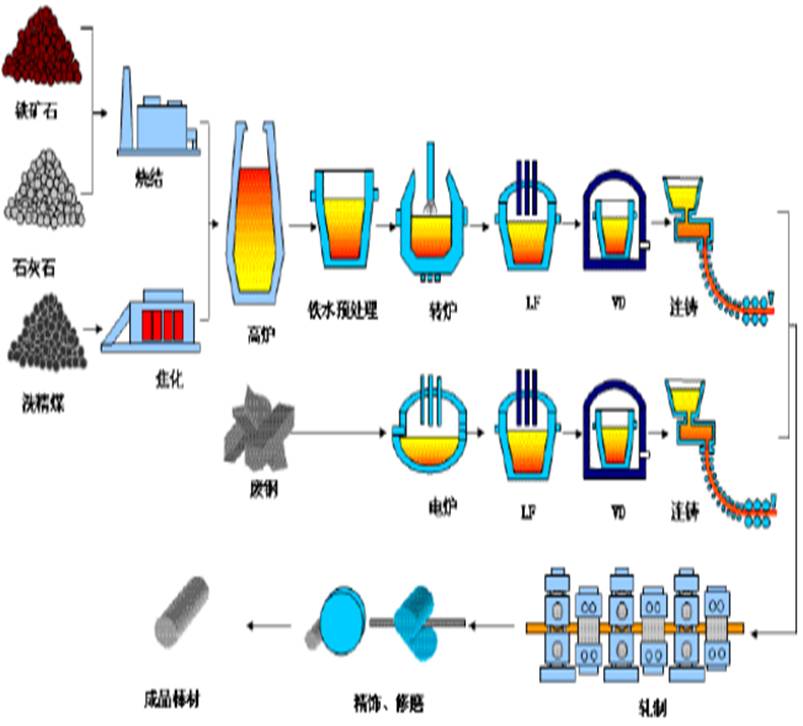

齒輪鋼棒材生產流程
國內齒輪鋼深層次流程主要有電爐流程和轉爐流程，國內生產齒輪鋼的生產企業(yè)主要有中信泰富（興澄、大冶）、東北特鋼、石鋼、西寧特鋼、萊鋼、寶鋼特鋼等。
電爐流程：電爐（20t->100t）+爐外精煉[ LF+VD(RH）]+連鑄（小方坯、大方坯、大圓坯）+軋制
轉爐流程：轉爐(高達300t）+爐外精煉[ LF+VD(RH）]+連鑄（小方坯、大方坯、大圓坯）+軋制
| |
