這座橋乍看上去像一塊大的金屬絲綢,但這座輕盈的步行橋不僅僅是漂亮,它還為實現高效及可持續的結構設計提供了新的選擇。位于德國斯圖加特附近迪津根的通快集團(TRUMPF),其業務不斷增長并在國際上取得成功,工廠需要擴大,唯一途徑是擴張到繁忙鄉村道路的另一邊。廠區被一分為二,從一個區域到另一個區域很麻煩,除了過馬路,進出安全檢查也增加了時間。這座步行橋?qū)蓚€(gè)生產區域連接了起來,不僅方便了為員工和訪客在廠區間穿行,也作為當前激光切割技術(公司的主要產品之一)的一個展示。

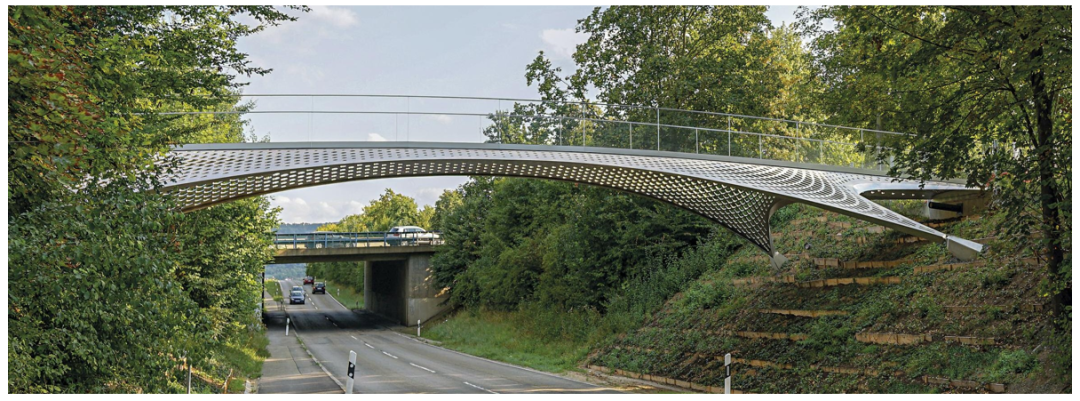

這座長28米,寬10米的人行橋由德國施萊希伯格曼工程設計公司(SBP)設計。它由厚度僅為20毫米的雙曲線形不銹鋼板組成。為了使輕質結構更加堅固,所有邊緣都向下折疊并朝四個基點扭轉以形成三角形的支承點。21噸重的橋梁無需進一步的支撐結構。為了創造結構的空靈感,用激光機在殼體上切割出了與力的走向相對應的孔,計算好這些孔的尺寸和位置,以便在保持結構完整性的同時獲得最大程度的通透。
激光切割穿孔的不銹鋼板在一個重型壓機(左)進行三維成形。之后焊接在一起成為4個四等分。采用焊接的方式將加強輕質殼體結構的“折疊”邊緣連接起來

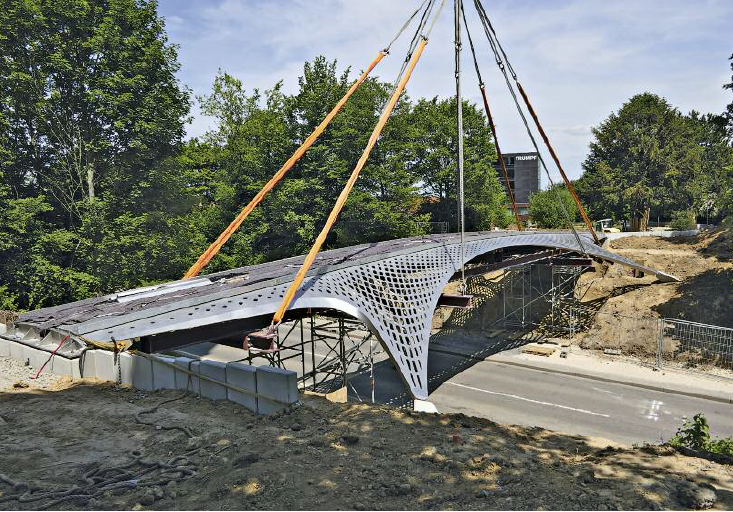

起重機將橋梁吊裝到位,一旦安裝到準確的位置,即可自我支撐
這座橋以其引人注目的設計和材料的創新使用,樹立了新的標準。高強度、加工硬化率和延伸率這些因素常常相互影響,需要綜合考量,這意味著雙相不銹鋼特別適合于這樣的用途:結構部件形狀復雜,要求重量輕,具有良好的成本效益。由于其良好的焊接性,結構可以預制成大型構件,并在現場快速安裝。這座美麗、輕靈的人行橋表明:高效、可持續的建筑也可以具有高藝術性。
| |
|
