丰满岳乱妇久久久,亚洲国产天堂久久久久久,国产精品a成v人在线播放,无码人妻丝袜在线视频

等溫正火組織分析

45#等溫正火冷卻速度對(duì)組織的影響

（1）冷卻速度過快出現(xiàn)除珠光體和鐵素體以外組織。

（2）組織為P+F，如何通過F判斷冷卻速度。

（3）組織為P+F，如何通過P判斷冷卻速度。

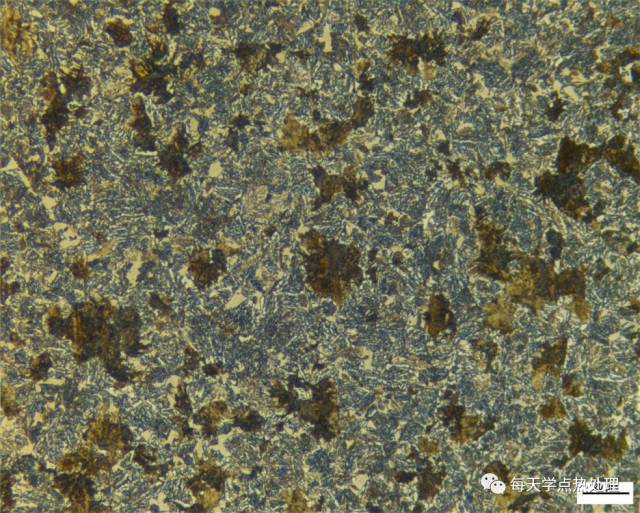

冷卻速度過快出現(xiàn)除珠光體和鐵素體以外組織。

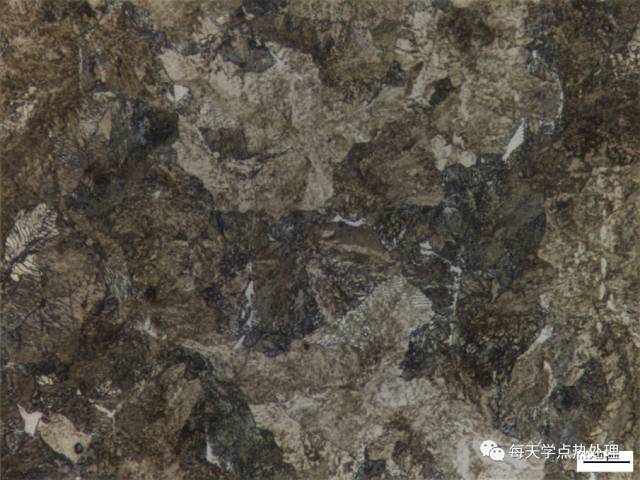

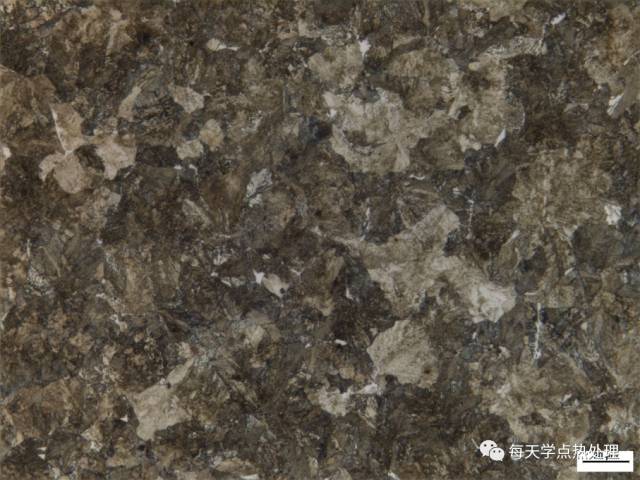

55Cr3熱軋態(tài)                                   500x

55Cr3熱軋態(tài)                                   1000x

55Cr3熱軋態(tài)                                   500x

55Cr3熱軋態(tài)                                   1000x

組織為P+F，如何通過F判斷冷卻速度

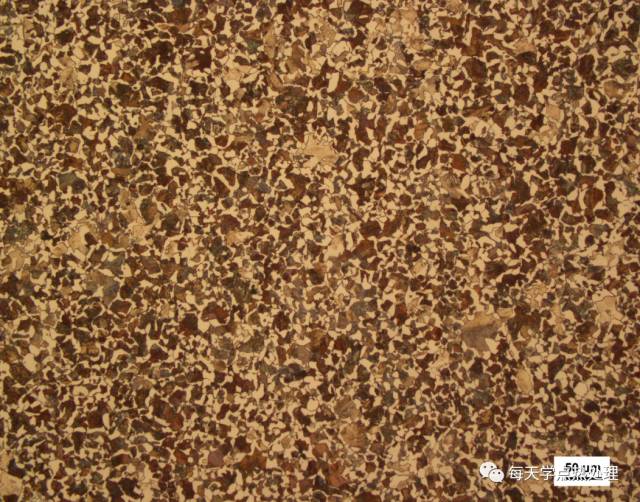

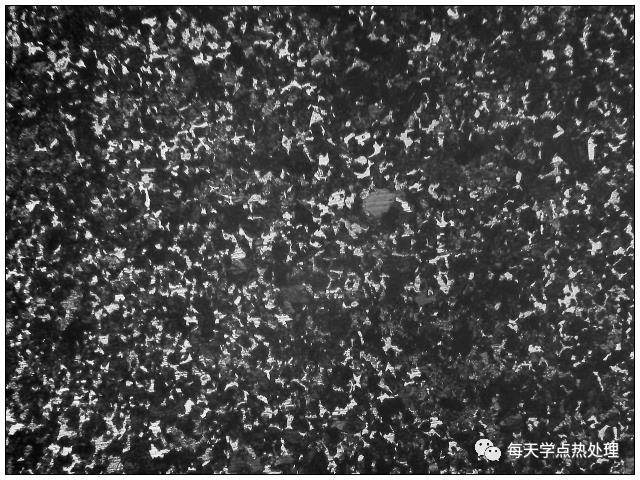

60Si2Mn退火態(tài)                                   200x

60Si2Mn退火態(tài)                                 1000x

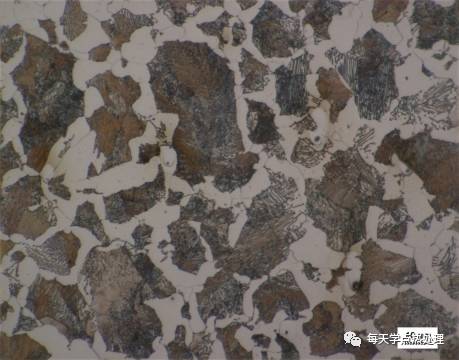

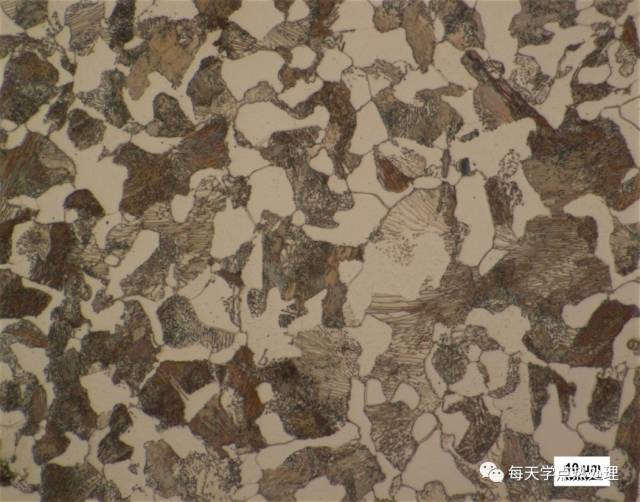

45#等溫正火態(tài)                                   200x

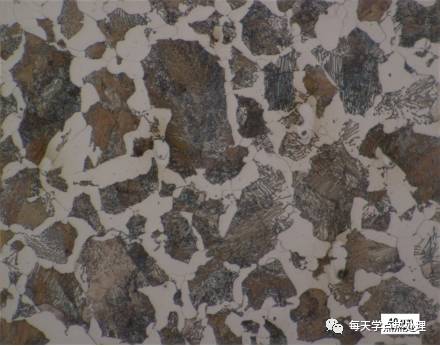

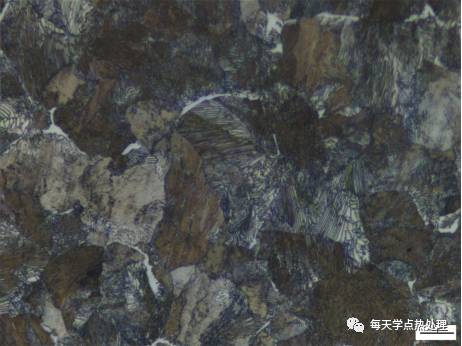

45#等溫正火態(tài)                                  1000x

組織為P+F，如何通過P判斷冷卻速度。

60Si2Mn退火態(tài)                                 1000x

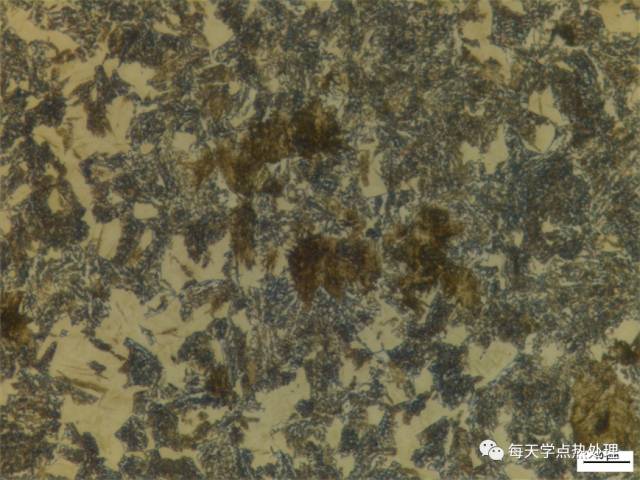

60Si2Mn熱軋態(tài)                                 1000x

690合金、316敏化處理對(duì)其影響

     690合金具有優(yōu)良的抗晶間腐蝕和抗晶間應(yīng)力腐蝕開裂的能力，壓水堆核電站蒸汽發(fā)生器傳熱管用材料經(jīng)過了一個(gè) 發(fā)展歷程，包括304奧氏體不銹鋼、600合金、690合金。對(duì)600合金服役中的腐蝕失效研究表明，晶間腐蝕和晶間應(yīng)力腐蝕開裂是主要問題，而經(jīng)過TT處理后失效大大減少。

    316不銹鋼為奧氏體不銹鋼，失效形式主要是晶界腐蝕開裂。經(jīng)過焊接后的316很容易在焊接部位失效，主要原因是焊接部位高溫敏化，大量結(jié)晶碳化鉻析出，造成晶界不耐腐蝕，最終晶界腐蝕開裂。

316敏化處理對(duì)其影響

316開裂件金相                              1000x

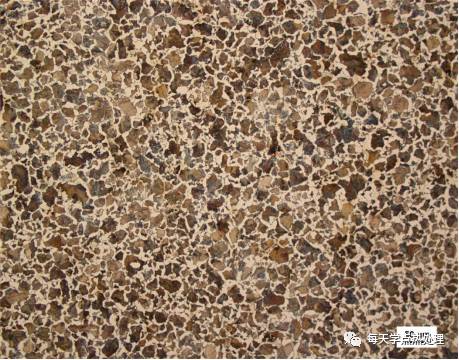

316開裂件SEM照片                         1000x

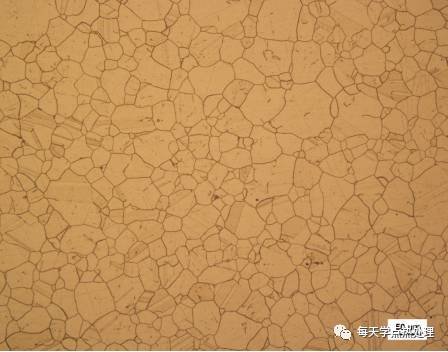

316開裂件固溶處理后金相          1000x

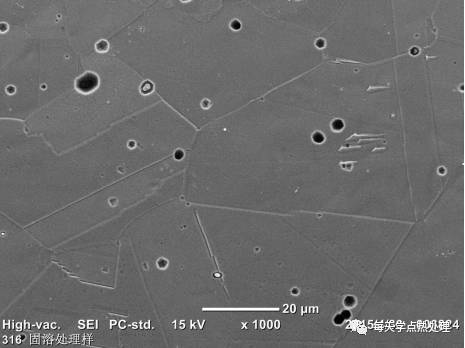

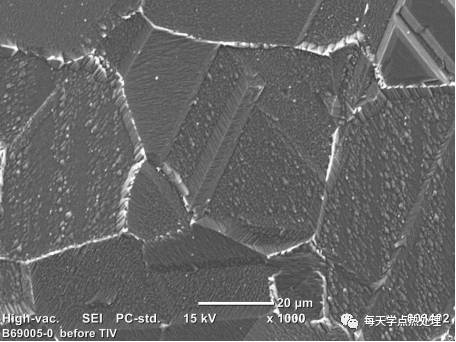

316開裂件固溶處理后SEM照片       1000x

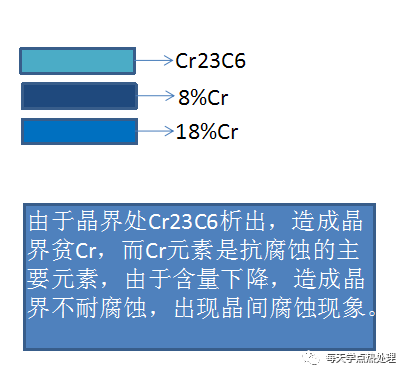

316奧氏體不銹鋼敏化示意圖

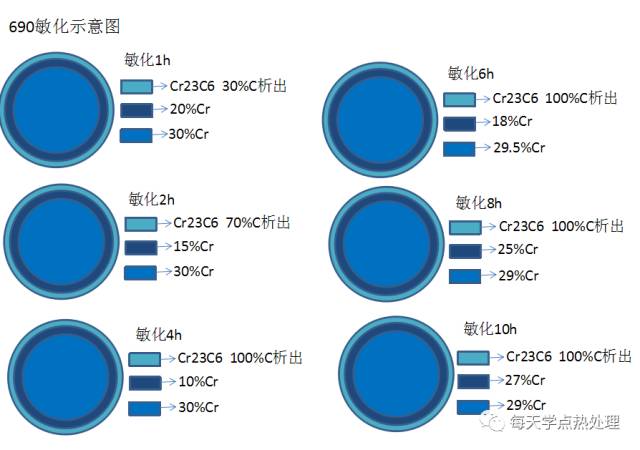

690合金TT處理對(duì)其影響

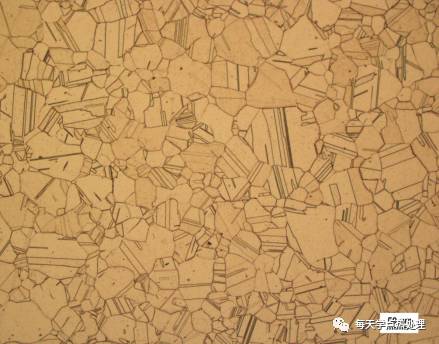

690固溶后金相                                200x

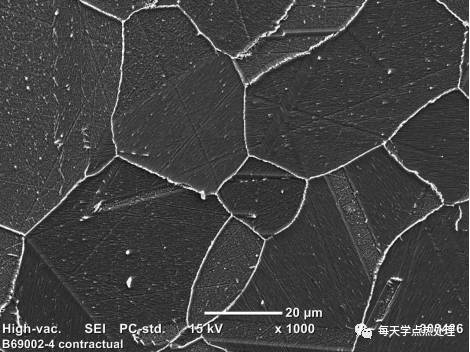

690固溶后SEM照片                          1000x

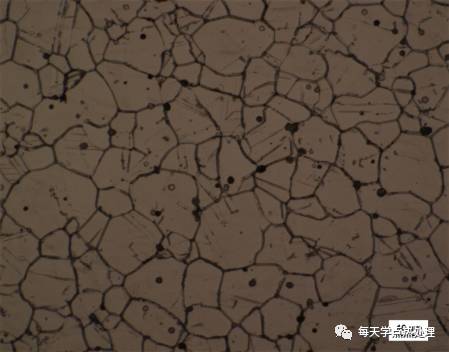

690TT后金相                                200x

690TT后SEM照片                              1000x

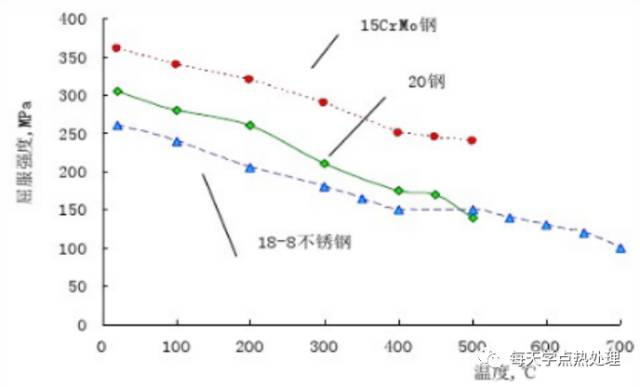

溫度對(duì)屈服強(qiáng)度的影響

隨溫度的升高，屈服強(qiáng)度下降。

	? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber.  轉(zhuǎn)載請(qǐng)保留鏈接: http://www.fyyyhh.com/Steel-Knowledge/1597305082.html
