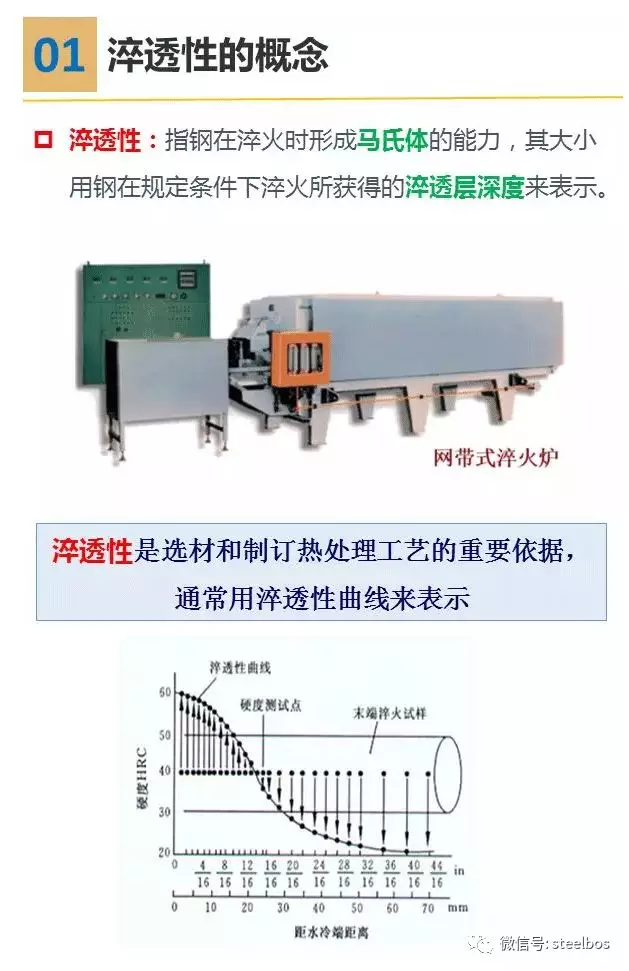

淬透性是指在規(guī)定條件下用試樣淬透層深度和硬度分布來(lái)表征的材料特征，它主要取決于材料的臨界淬火冷速的大小。在規(guī)定條件下，決定鋼材淬硬深度和硬度分布的特性。即鋼淬火時(shí)得到淬硬層深度大小的能力，它表示鋼接受淬火的能力。
鋼材淬透性好與差，常用淬硬層深度來(lái)表示。淬硬層深度越大，則鋼的淬透性越好。鋼的淬透性是鋼材本身所固有的屬性，它只取決于其本身的內(nèi)部因素，而與外部因素?zé)o關(guān)。鋼的淬透性主要取決于它的化學(xué)成分，特別是含增大淬透性的合金元素及晶粒度，加熱溫度和保溫時(shí)間等因素有關(guān)。淬透性好的鋼材，可使鋼件整個(gè)截面獲得均勻一致的力學(xué)性能以及可選用鋼件淬火應(yīng)力小的淬火劑，以減少變形和開裂。
淬透性主要取決于其臨界冷卻速度的大小，而臨界冷卻速度則主要取決于過(guò)冷奧氏體的穩(wěn)定性，影響奧氏體的穩(wěn)定性主要是:
1.化學(xué)成分的影響 主要是碳元素的影響，當(dāng)C%小于0.77%時(shí)，隨著奧氏體中碳濃度的提高，顯著降低臨界冷卻速度，C曲線右移，鋼的淬透性增大;當(dāng)C%大于0.77%時(shí)，鋼的冷卻速度反而升高，C曲線左移，淬透性下降。其次是合金元素的影響，除鈷外，絕大多數(shù)合金元素溶入奧氏體后，均使C曲線右移，降低臨界冷卻速度，從而提高鋼的淬透性。
2.奧氏體晶粒大小的影響 奧氏體的實(shí)際晶粒度對(duì)鋼的淬透性有較大的影響，粗大的奧氏體晶粒能使C曲線右移，降低了鋼的臨界冷卻速度。但晶粒粗大將增大鋼的變形、開裂傾向和降低韌性。
3.奧氏體均勻程度的影響 在相同冷度條件下，奧氏體成分越均勻，珠光體的形核率就越低，轉(zhuǎn)變的孕育期增長(zhǎng)，C曲線右移，臨界冷卻速度減慢，鋼的淬透性越高。
4.鋼的原始組織的影響 鋼的原始組織的粗細(xì)和分布對(duì)奧氏體的成分將有重大影響。
5.部分元素，例如Mn，Si等元素對(duì)提高淬透性能起到一定作用，但同時(shí)也會(huì)對(duì)鋼材帶來(lái)其他不利的影響。
| |
|
? 請(qǐng)關(guān)注 微信公眾號(hào): steeltuber. 轉(zhuǎn)載請(qǐng)保留鏈接: http://www.fyyyhh.com/Steel-Knowledge/ywkdgdctx.html
|
