型鋼生產基本概念
1.1、型鋼定義：全長具有一定斷面形狀和尺寸的實心鋼材稱為型鋼。

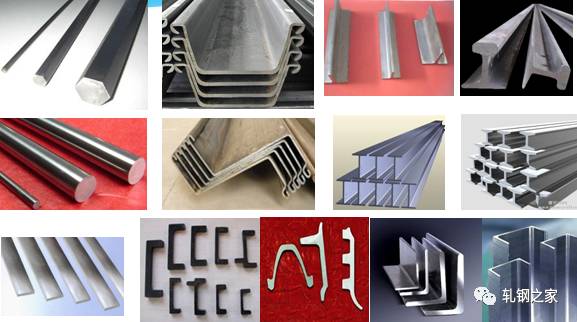

1.2、型鋼分類
按形狀分：
簡單斷面型鋼：圓鋼、方鋼、扁鋼、六角鋼、多邊形鋼等；
復雜斷面型鋼：槽鋼、工字鋼、H型鋼、T型鋼、礦用U型鋼、鋼軌、履帶板、叉車門槽鋼、鋼板樁、Z字鋼等。
按用途分：
1）、鐵路用型鋼（鋼軌、魚尾板、道岔軌等）
2）、各類車輛用型鋼（履帶鋼、鏟刃鋼、叉車橫梁、叉車導軌等）
3）、造船用型鋼（L型鋼、球扁鋼、Z字鋼、T型鋼等）
4）、結構和建筑用型鋼（H型鋼、工字鋼、槽鋼、角鋼、螺紋鋼、吊車鋼軌、鋼板樁）
5）、礦山用型鋼（礦用U型鋼、礦用工字鋼等）
型鋼生產的主要設備簡介
型鋼車間主要設備：
加熱爐、高壓水除鱗、軋機、輪廓儀或測徑儀、剪或鋸、熱打印機、冷床、矯直機、編組臺架、碼垛臺架、打捆機、稱重設備、噴標等設備

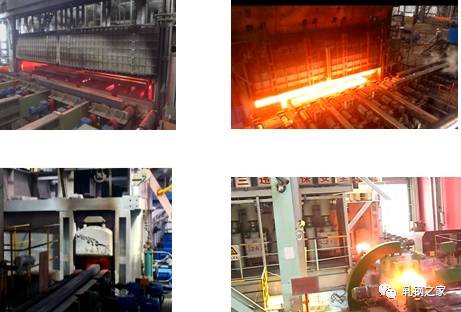

加熱爐
二輥開坯機

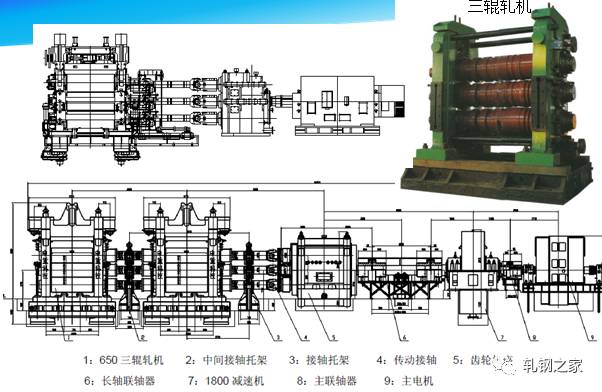

三輥軋機

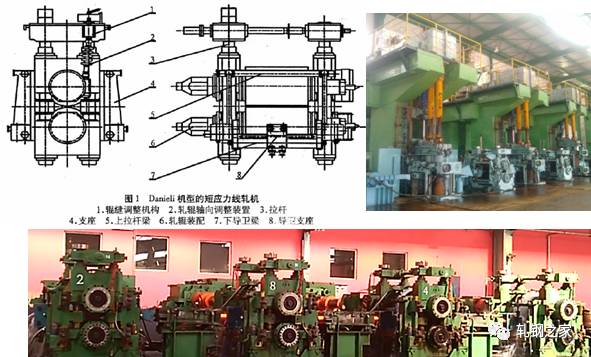

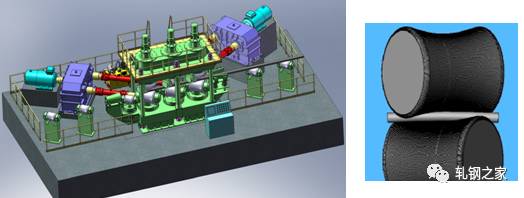

二輥短應力線軋機

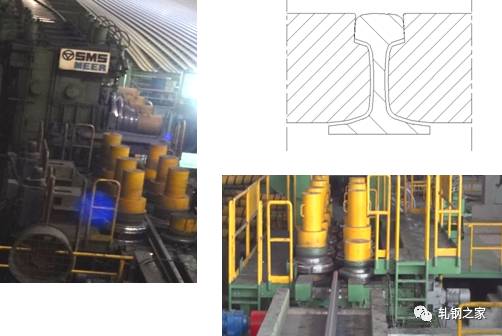

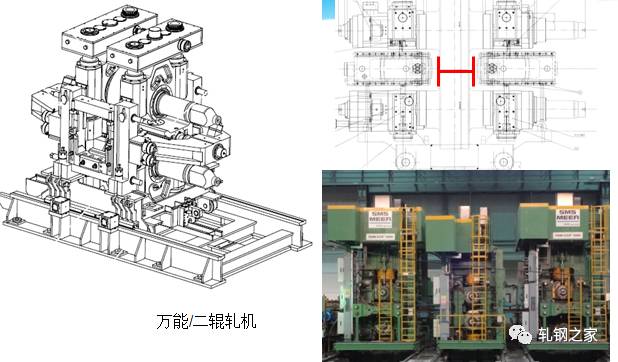

萬能二輥軋機

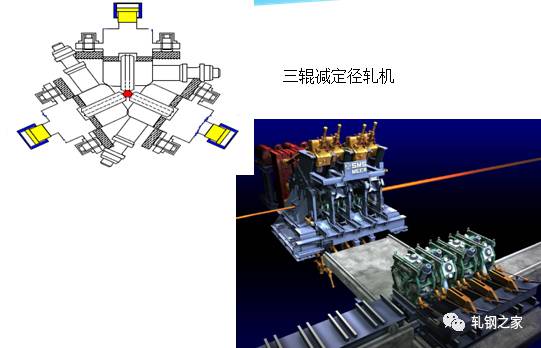

三輥減定徑軋機

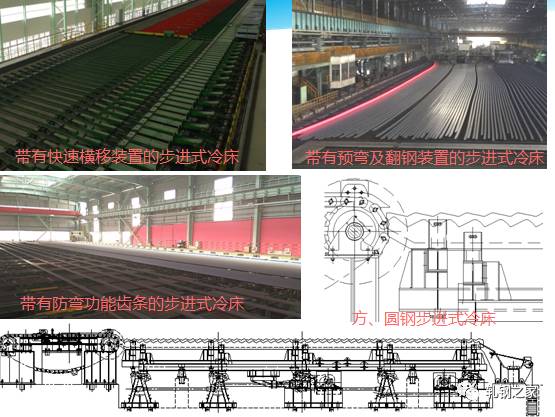

冷床

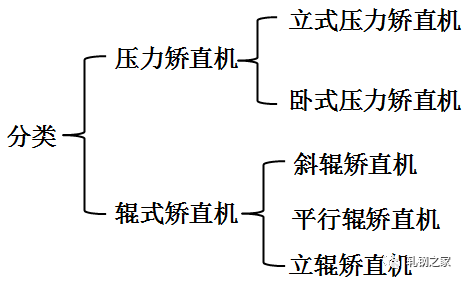

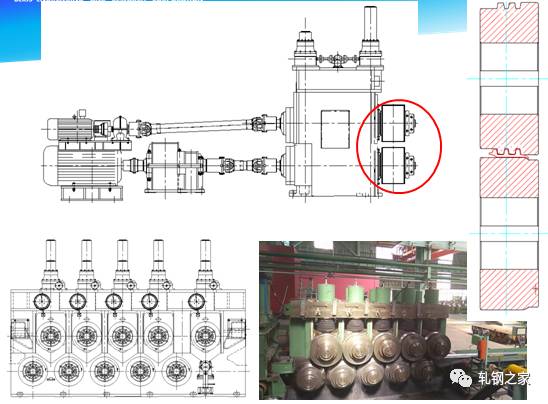

矯直機

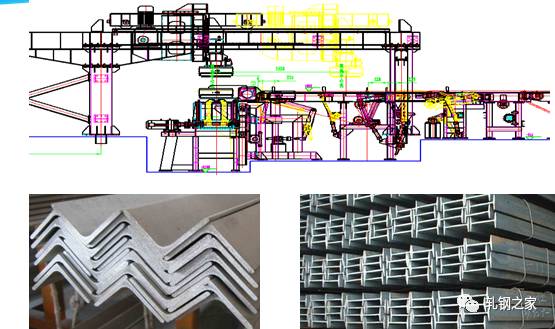

碼垛
型鋼車間工程設計
主要內容包括：
?生產規模和產品大綱
?坯料選擇和金屬平衡
?生產工藝流程
?年工作時間分析
?孔型系統和軋制程序編制
?軋機力能計算和參數確定
?軋鋼工藝設備能力計算
?車間平面布置
?原料及成品庫存儲能力計算
?起重運輸設備能力計算
?車間勞動定員
?經濟技術指標

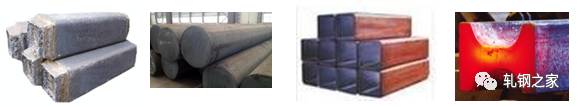

1）坯料選擇
坯料斷面尺寸與許多因素有關。在供坯條件能夠滿足要求的情況下，決定坯料斷面尺寸除考慮坯料在軋制過程中有足夠的變形量，滿足成品的質量要求外，還要求考慮軋輥強度和軋制時要入條件的限制。

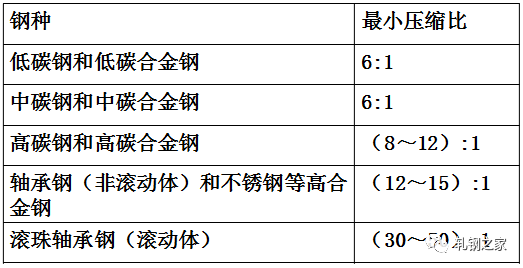

不同鋼種要求的最小壓縮比

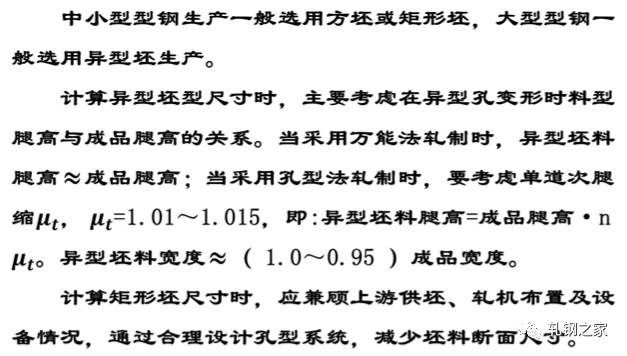

H型鋼、工字鋼、槽鋼等坯料斷面的選擇
型鋼生產包括：
簡單斷面：大棒、中棒、小棒、高線
復雜斷面：角鋼、槽鋼；
H型鋼、鋼軌

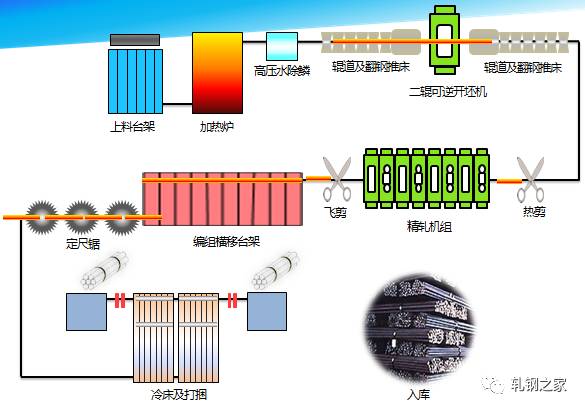

大棒生產工藝流程圖

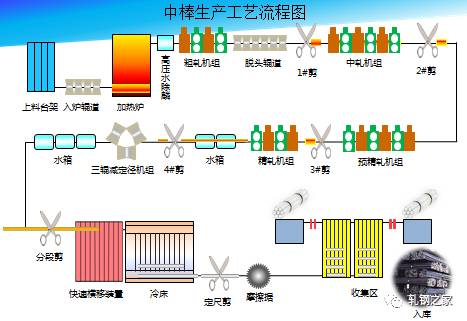

中棒生產工藝流程圖

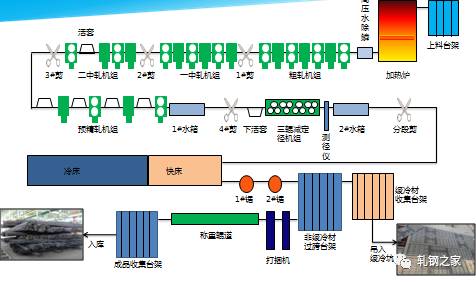

小棒生產工藝流程

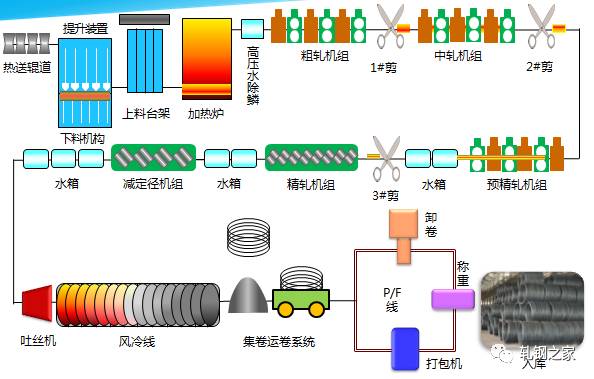

高線生產工藝流程圖

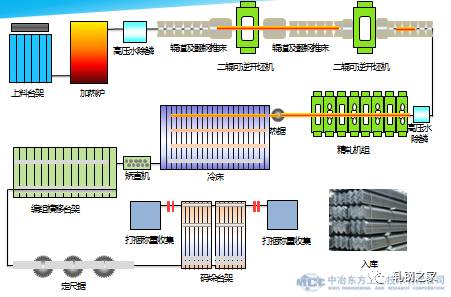

型鋼生產工藝流程圖

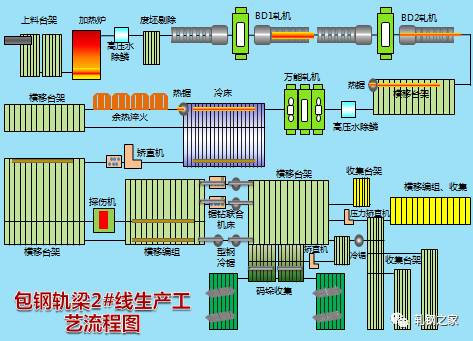

軌梁生產工藝流程圖
| |
|
