驚喜發現，金相組織可以用手機隨意拍攝，太方便了!!!
中國南車的潘工最近有個新發現，急切的想分享給所有的熱處理工作者們。大家首先看一下下面的圖片：

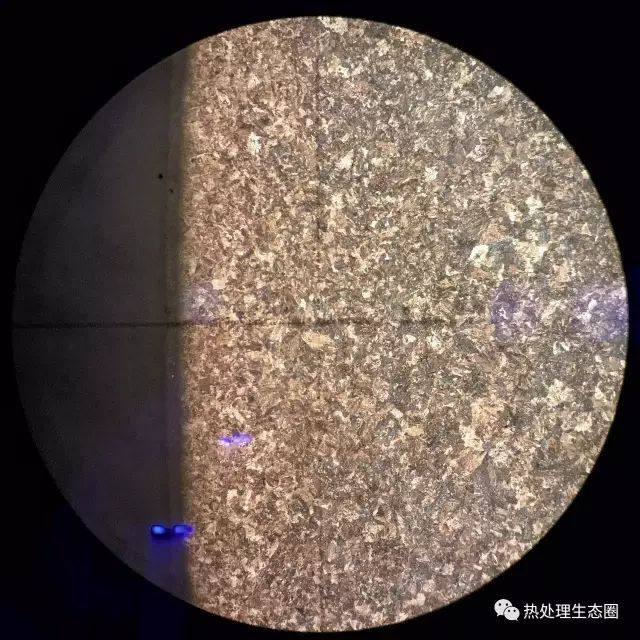

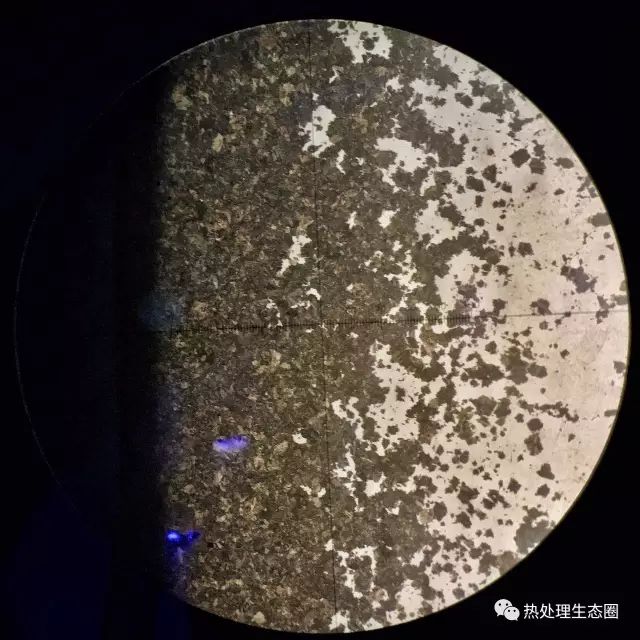

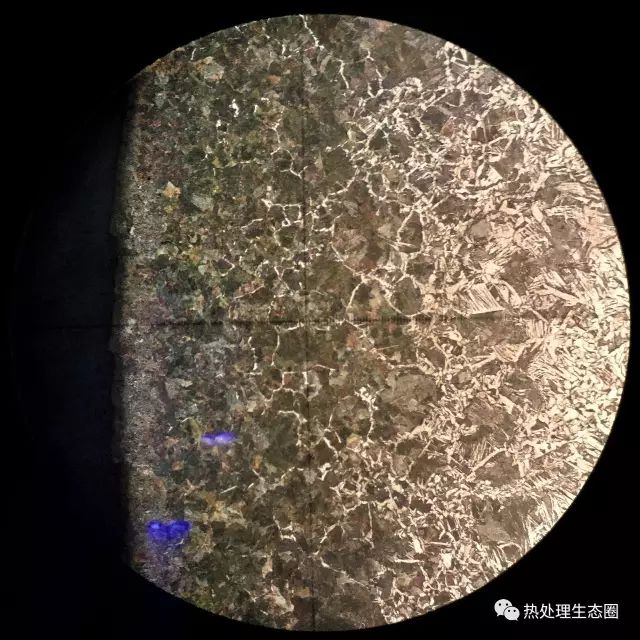

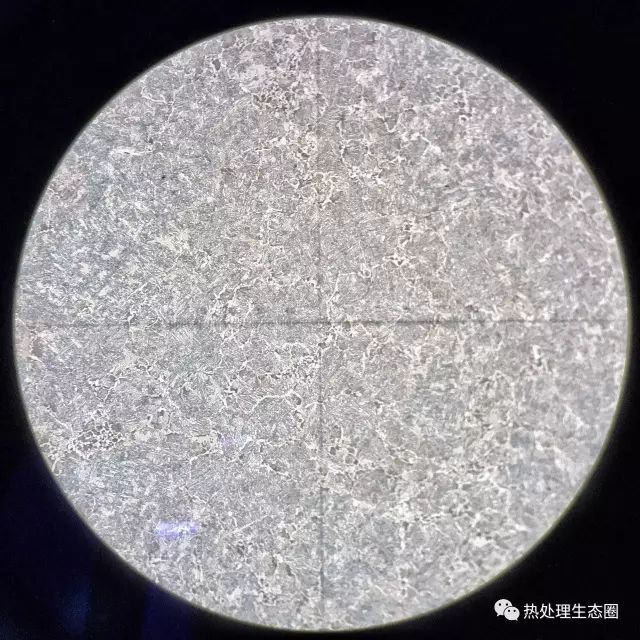

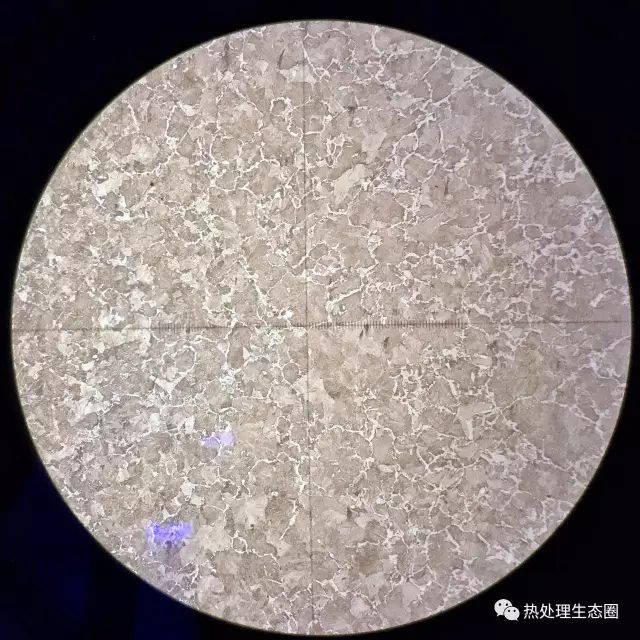

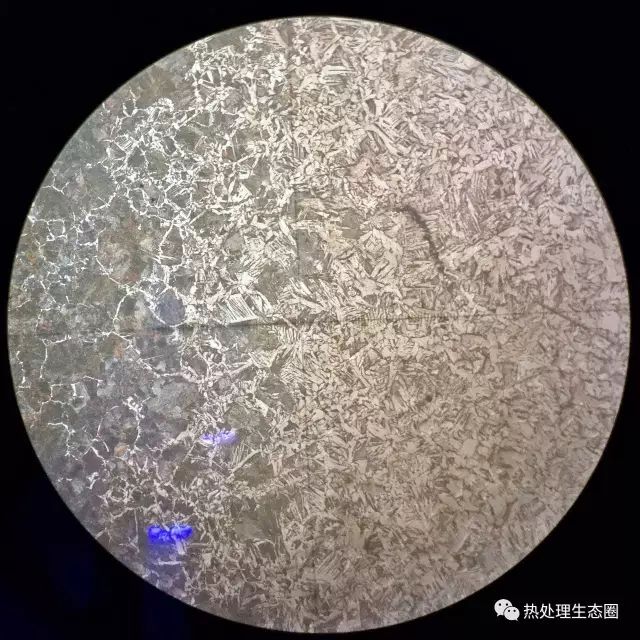

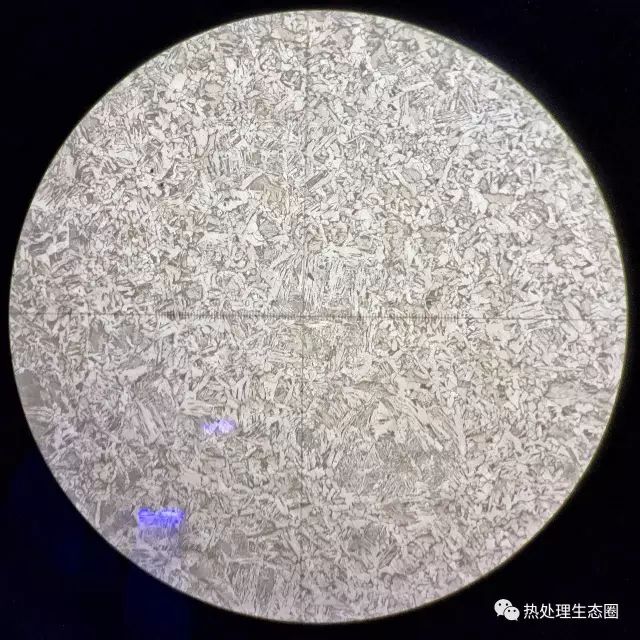

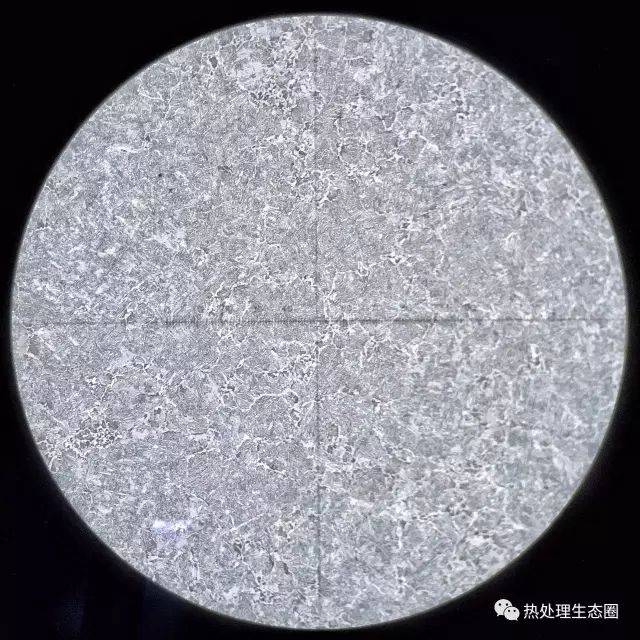

這是手機拍攝圖片，不是金相圖譜。圖中紫色是顯微鏡鏡頭產生的光斑。
以前只能依靠印刷才能做成的事，現在手機也能隨時做到。
并且

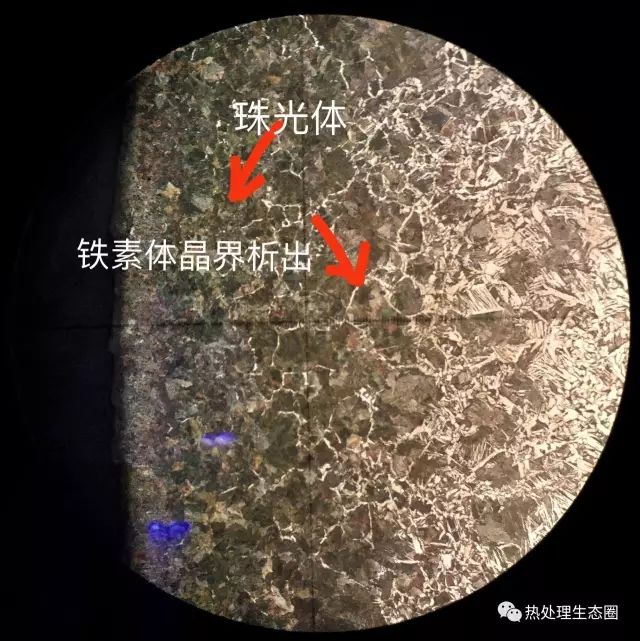

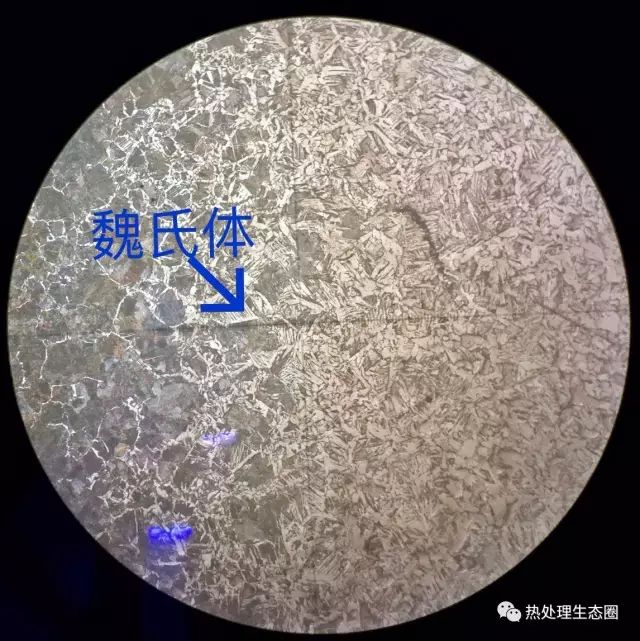

圖像可以隨意添加文字說明，有針對性地發表觀點。
這個用于金相分析，指哪打哪，實在太方便了！
以往這樣的圖像，只能通過專業的金相檢測系統獲得，操作繁瑣，不易傳送與分享。
而本次試嘗證明了：可以采用手機、方便地采集顯微組織的圖樣，并可以即時隨意分享。
簡單說明一下：

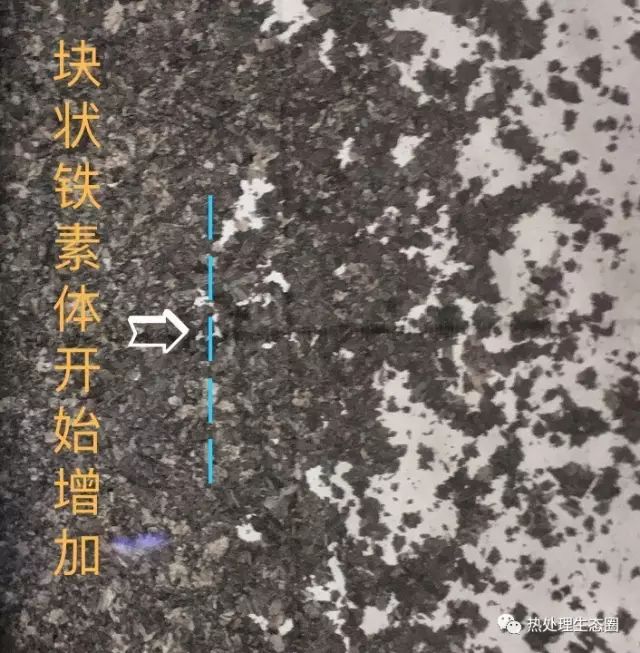

1）這是第一次用手機拍攝的鋼鐵材料的顯微組織，材料為20Cr鋼，經過表面滲碳處理。（大家可以嘗試其他的材料）
2）試樣經過表面拋磨，硝酸乙醇浸蝕而成。所顯示的組織，放大倍數分別是50X或100X，從表面共析、過渡層到心部以鐵素體為基的珠光體（以及部分魏氏體）組織。
3）拍攝的視野可以選擇，圖片的細節可滿足論文或PPT等放大要求，并且可以不受電腦局域網、內外網等限制，僅僅利用手機，即可隨時隨地、異地進行金相組織分析、質量討論等工作，這樣，即使不在現場也可以解決問題。
4）由于要經過顯微鏡的物鏡、目鏡與手機鏡頭同時聚焦才能得到清晰的成像，故而操作中很容易失焦，需反復調整才能拍攝成功。
各位親們，明白了嗎，可以動手試試。
潘曉松簡介：教授級高工，首屆中國南車和中國中車核心技術專家，資深主任工藝師。1989年畢業于北京科技大學金屬材料與熱處理專業，喜歡手機攝影。
| |
|
