汽車座椅是將成員與車身聯系在一起的重要內飾部件，它直接影響到整車的舒適性和安全性。在發生碰撞時，座椅作為安全部件在被動保護中起決定性作用的組成部分，它可以在事故發生時最大限度的減輕對駕駛員和乘員造成的傷害。
某款乘用車在對座椅進行沖擊試驗時，其中一個連接銷發生斷裂。本文通過各種試驗方法對斷裂連接銷進行綜合分析，以確定其斷裂失效原因。
1.理化檢驗及結果
（1）斷裂特征觀察

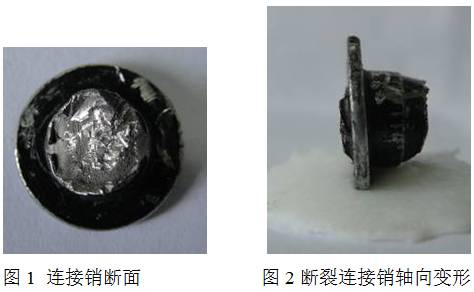

斷裂連接銷宏觀形貌見圖1、圖2，斷面與連接軸向垂直、起伏不平，斷口凹陷部分灰暗、無金屬光澤，邊緣部分在沖擊試驗時受到破壞，軸向可見明顯塑性變形。
（2）化學成分分析

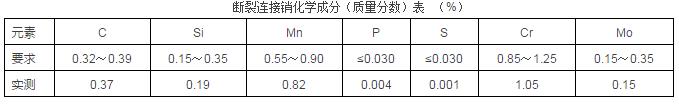

對斷裂連接銷取樣，采用直讀光譜儀對其進行化學成分分析，結果見附表。
從上表檢測結果可以看出，斷裂連接銷化學成分符合要求。
（3）金相組織觀察

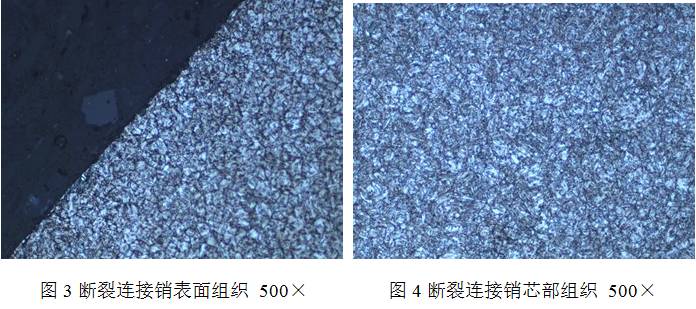

將斷裂連接銷徑向切開，經過鑲嵌、磨拋、腐蝕后，用金相顯微鏡對其進行組織觀察，斷裂連接銷表面和芯部為均勻的回火索氏體組織，見圖3、圖4。
（4）斷口SEM觀察

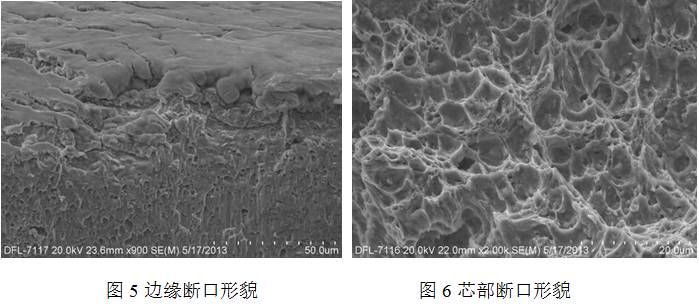

采用掃描電鏡對斷裂連接銷斷面進行觀察，其形貌見圖5、圖6。
試樣邊緣未被破壞位置斷口形貌見圖5，表面較為光滑且有裂紋的時沖擊試驗造成開裂的表面處理金屬層，該層一下是典型的拉伸韌窩斷口；靠近芯部斷口形貌見圖6，同樣是拉伸韌窩斷口，屬于正常斷裂形式，未見明顯的夾雜物或空洞等材料缺陷的裂紋源。
2.故障再現驗證

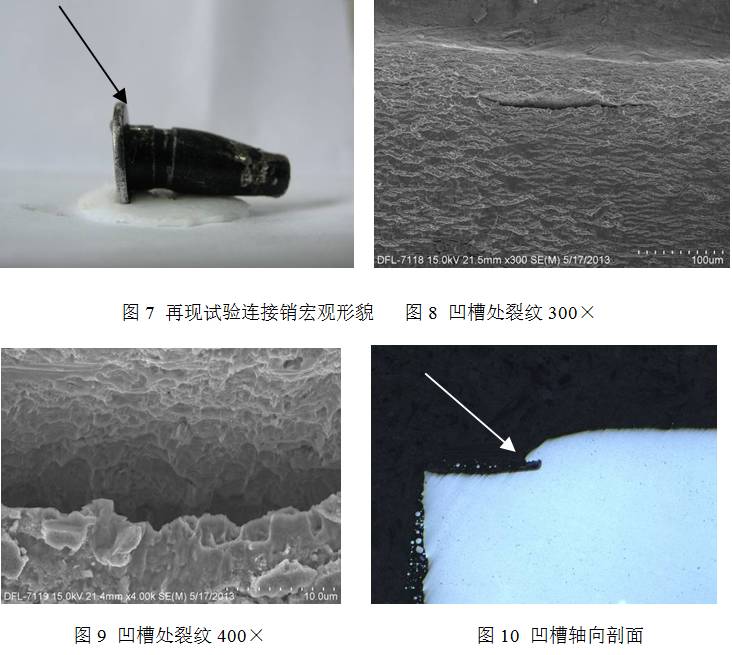

從圖1中可以看到，斷裂連接銷斷口在沖擊試驗時大部分遭到破壞，未找到裂紋起始位置及產生原因，重新取連接銷裝配與沖擊試驗相同工況進行故障再現試驗。再現試驗后連接銷宏觀形貌見圖7，該連接銷發生較大的彎曲，單位斷裂。
對再現試驗連接銷凹槽處進行草廟電鏡觀察時，發現有沿外緣面的裂紋，將其放大觀察，為典型的韌窩斷口，與斷裂連接斷口形貌一致，見圖8、圖9。將零件沿軸線切割，對凹槽處剖面觀察，圖紙要求凹槽處倒角R0.2mm，此處機械加工明顯不規范，見圖10。
3.分析與討論
從故障再現中彎曲連接銷的檢測可以看出，雖然此連接沒有發生斷裂，但是在凹槽外緣圓周方向已產生了裂紋，從圖9中觀察到萌生的裂紋形貌與斷裂連接銷的斷口形貌一致，均為韌窩斷口。
在對凹槽軸向剖面觀察中看到尖銳的倒角，接卸加工不當導致此處應力集中，裂紋由此倒角處萌生、并開始擴展直至斷裂。文獻中研究了缺口腿肚對沖擊某低合金鋼沖擊的影響，缺口越尖銳，參與塑性變形的材料體積越小，得到的沖擊功越低。
綜合以上分析，斷裂和變形的連接銷失效原因是一致的，未局部發生明顯塑性變形的延性斷裂。延性斷裂通常反映未過載斷裂，即零件所承受的真實力超過了危險截面處的強度所造成的斷裂。連接銷凹槽位置由于機械加工不當產生應力集中，在外力作用下裂紋便在凹槽邊緣位置萌生、擴展并最總斷裂，即設計強度不夠和局部應力集中導致連接銷斷裂。
4.結語
（1）斷裂連接銷斷口是典型的韌窩斷口，設計強度不夠和局部應力集中是造成斷裂的主要原因；
（2）新品試驗零件的失效分析，應首先從設計角度入手，零件合理的尺寸及形狀設計、合適的選材及熱處理方式、必要的力學性能試驗分析可以有效遏制零件失效。
來源：《金屬加工（熱加工）》雜志
| |
