鋼管-管道 標號sch20表示什么意思？SCH20-SCH40-SCH80-SCH160又是什么鬼？經常有做外貿的朋友來問這樣的問題，老外發來的詢盤，ASTM A106 Gr.B, 12", SCH40, 6m, SML, API 5L Gr.B, 12", SCH40, 6m, SML 這些都是什么意思？客戶給出的鋼管尺寸是英制的, 怎么轉換成公制 MM 呢? 鋼管的外徑的內徑 厚度各是多少？今天 我們今天就來看看，到底是什么鬼？
其實這是國外美標鋼管尺寸的一種表示方式：
表示英制管壁厚系列：
Sch.20----全稱：Schedule 20
Sch.10s--帶s的系列為不銹鋼專用，碳鋼不用。
舉個例子：
2" sch.10s 表示2”接管的壁厚為2.9mm,材質為不銹鋼；
2" sch.40 表示2”接管的壁厚為4.0mm。
順便再說一下鋼管壁厚的表示方法：
鋼管壁厚表示方法有管子表號、鋼管壁厚尺寸和管子重量三種方法
1）是以管子表號"Sch"表示壁厚。
管子表號是管子設計壓力與設計溫度下材料許用應力的比值乘以1000,并經圓整后的數值。
即: Sch＝P/[σ]t×1000
ANSI B36.10壁厚等級：Sch10、Sch20、Sch30、Sch40、Sch60、Sch80、Sch100、Sch120、Sch140、Sch160十個等級;
ANSI B36.19壁厚等級：Sch5s、Sch10s、Sch40s、Sch80s四個等級;
2）以鋼管壁厚尺寸表示 中國、ISO、日本部分鋼管標準采用
3）是以管子重量表示管壁厚度,它將管子壁厚分為三種：
a.標準重量管,以STD表示
b加厚管，以XS表示
c.特厚管，以XXS表示。
對于DN≤250mn的管子，Sch40相當于STD，DN<200mm的管子,Sch80相當于XS。

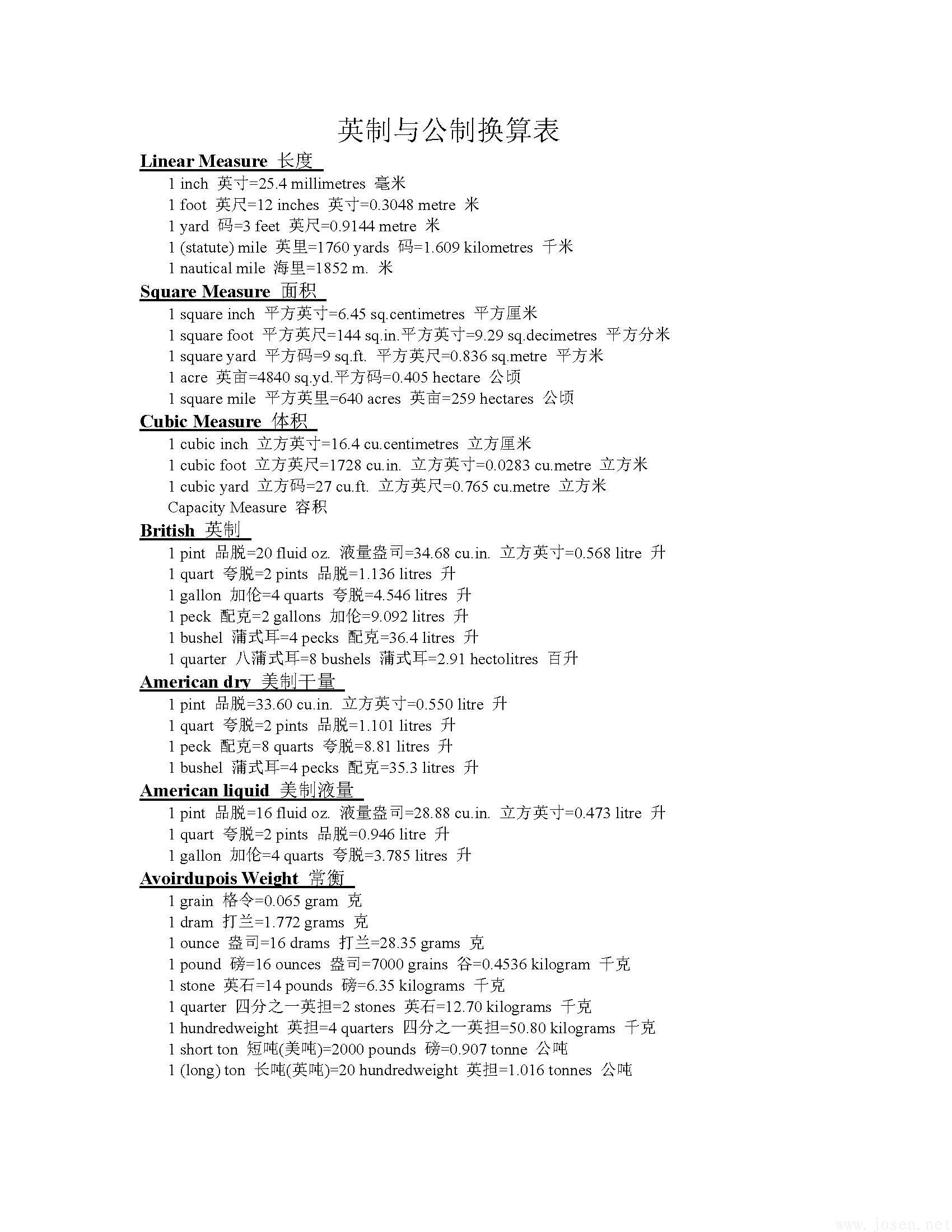

這不，給你們兩個對照表，就全部搞定了。
下面是下載網址：
SCH 尺寸不知道的,只要查上面的兩個表格就可以了.

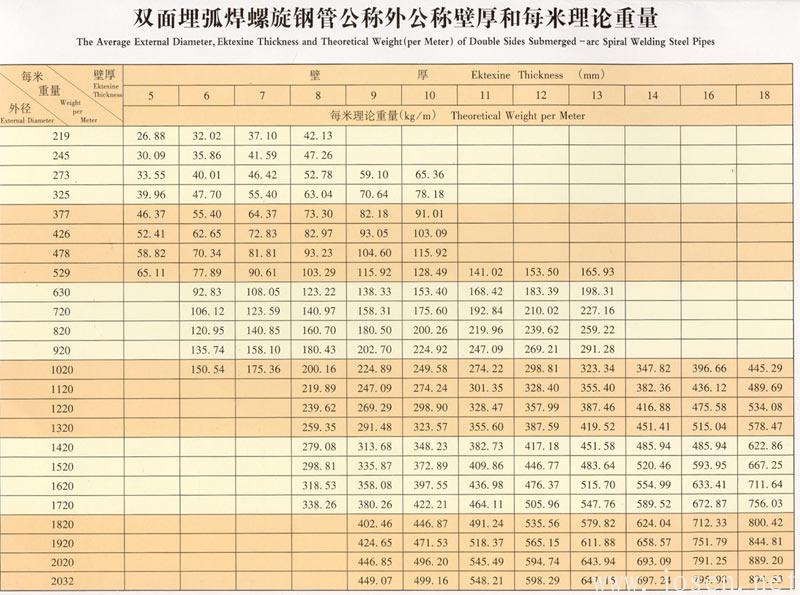

附: 雙面埋弧焊螺旋鋼管公稱直徑與重量表
雙面埋弧焊螺旋鋼管公稱直徑與重量表
如果還有不懂的,可以給我留言哦.
| |
|
